Moduły pomiarowe

Wszystkie przewody pomiarowe idące od akumulatora podłączone są do modułów pomiarowych, które mogą być montowane pojedyńczo lub grupowo, w skrzynce klasy IP65.

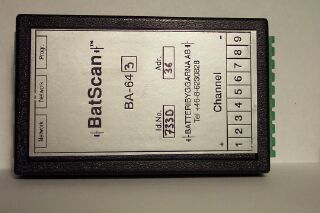

Moduł pomiarowy.

Moduł w wersji standartowej mierzy do 8 indywidualnych napięcć cel/bloków.Jako opcja jest możliwość mierzenia 8 temperatur.

Unikalne właściwości

• Wysokoomowe wejście - nie obciąża akumulatora.
• Izolacja galwaniczna - daje wysoki poziom bezpieczeństwa.
• System modułowy - prosta i logiczna instalacja.

Dane techniczne

System
Max ilość modułów pomiarowych: 255
Max ilość kanałów pomiarowych: 2040
Max długość kabla zbiorczego: 500m
Szybkość pomiarowa (synchroniczna): 50mS (wszystkie kanały)
Komputerowa szybkość transmisji danych (synchroniczna): 500kanałów/s
Pomiarowa- & komputerowa szybkość transmisji danych (sekwencyjna):5000wartości pomiarowych/s

Moduły pomiarowe
Napięcie zasilania (min-max): 6-16V
Zużycie prądu w spoczynku (max): 2mA
Zużycie prądu w czasie pomiaru (max): 30mA
Wymiary zewnętrzne (h*b*d): 100*61*23 mm
Kontakt komunikacyjny: Modular 6/6
Podłączenia do obiektu pomiarowego: 9-bieg końcówka śrubowa
Napięcie izolacyjne(bezpieczne): 1000V
Rozdzielczość: 1/4000

Zasilacz
Oznaczenie modelu: SMP PSU 230/13,8/22
Napięcie wyjściowe: 13,8V
Max natężenie : 1,6A
Max moc wyjściowa: 22W
